本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发高压电汽轮发电设备汽轮发电设备供开关箱的影响： 1、合理合法的分配权电力。 2、快捷对集成运放的启闭操作使用。 3、有较高的安全可靠保护层级，能正确性的显示信息电路系统的导通阶段。

项目名称：656KW汽油生产发电动超临界锅炉单机配电箱主要元件明细清单
电气安装箱最主要构件明细单
编号	命名	产品型号规格尺寸	基层单位	数量统计	加工厂
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	电站制冷机组掌控器	HGM6110	只	1	众智
3	发马达组机钻速的智能控制器	C2002	只	1	孚创
4	直流电压外接电源模组	DC24V	只	1	众智
5	长安小型正中间继电热器	HH54P    DC24V	只	2	正泰
6	小规模中间商继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

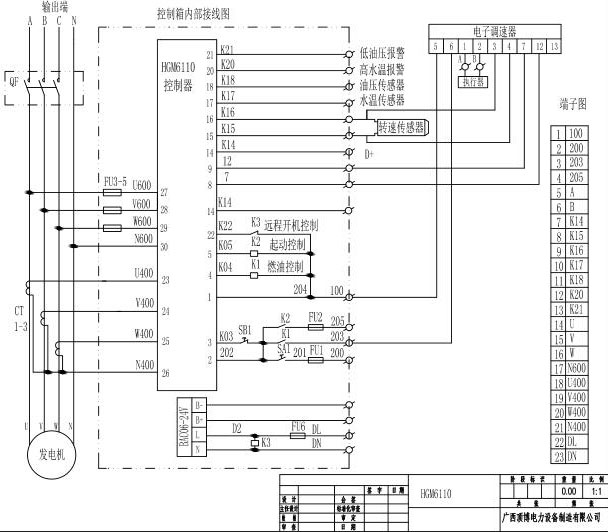

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.nhipw.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
