广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

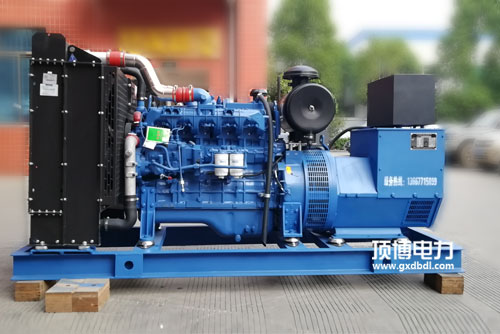

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子排编号	接头顺序号	作用	讲解
5号接线鼻子	101、106	供电零线、火钱输出电压	有源输入输出，1A AC220v
	101、106	I路事情主机电源零线、火线零线输出	AC 220V
	104. 105	II路运作24v电源零线、cf键盘输入	AC 220V
2号接线端子排	201、206	新开通为无源有效操纵，闭锁为有源有效操纵	详细SYK1型
	202	第三方无源保持预警进入共公端
	203	与202合拢后L路重合闸
	204	与202关闭后O路重合闸	I/II路分闸
	205	与202关闭后II路重合闸
3号接线端子	301. 306	未运行，内部的已直连	400A上文裝配
	302	无源的位置反馈机制卫星信号所在公用端	核心型为有源输出的，任何形号为无源输
	303	I路送电后与302合拢
	304	0路送电后与302合闭
	305	II路重合闸后与302闭合式
2号接插件	401.406	未便用，内外部已直连	400A不低于装配线
	402.403	I路重合闸后合拢	无源1A AC220V
	404.405	II路重合闸后愈合	无源1A AC220V
5号接插件	501-506	自构成的信号输入端	400A往上选装无源1A AC220v
